固定取り付け型システム |
旋回台式システム |
【 カメラ : SecureEye-1080p 】

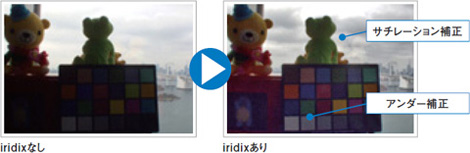

iridixによるワイドダイナミックレンジ機能内蔵SecureEye -1080pは高感度・高画像度1920x1080/60p CMOSイメージセンサを搭載し、SDTVと1080pHDTV解像度の両方をサポート。 更にDay&Night機能、オートアイリスを備え防犯・防災や交通監視等に用いる監視カメラとしてはもちろん、更に一瞬で正確にターゲットを捉えなければならない空港、鉄道、高速道路、河川、湾岸など明暗差の大きな場所での証拠撮影や犯罪捜査に大きな力を発揮する高機能情報カメラです。 |
 |
SecureEye-1080pカメラ＋SNC-GPL90レンズ
 |
【 レンズ : SNC-GPL-90 】

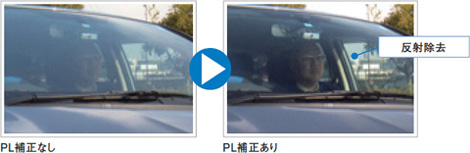

自然光を透過した場合、ピークで70％の透過率のままで偏光P波またはS波に偏光させて透過した場合、平均90％の透過率のままで偏光光量の低下を気にすることなく、邪魔になる反射や映り込みを解消することができます。 その明るさは別次元です。 |
 |
【 MegaPixel対応 32倍ズームレンズ 】
DAY&NIGHTカメラに最適な光学補正された32倍望遠ズームレンズ。
高解像力設計によりメガピクセルカメラに対応。
コンパクトなシステム構築を可能にした小型・軽量設計。
ズーム操作等は既存の監視カメラシステムとの接続を可能にしたマルチ電源対応。 |
|
 |
IPcameraを既設の同軸ケーブル1本で接続可能

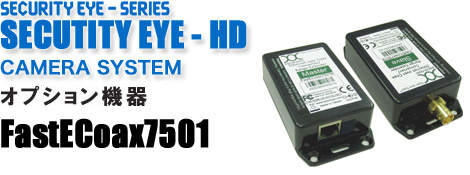

PoEに対応したイーサネット同軸伝送機器
【 概要 】
| FastECoax7501は同軸ケーブルを使用してイーサネットと電源（PoE：IEEE802.3af準拠）を伝送するアダプターであり、5C-2Vで訳200mの伝送が可能です。アダプターにはマスター（FastECoax7501M）とスレーブ（FastECoax7501S）があり、マスターをPSE（Power Source Equipment：給電機器）側、スレーブをPD（Powered Device：受電機器）側に設置して使用します。 |
【 用途 】
- 既設アナログガメラからIPカメラへの置き換えに便利です。LANケーブル/電源を新規配線せずに既設の同軸ケーブルが使用できます。
- 監視カメラなどで配線された同軸ケーブルを利用してイーサネット通信が可能です。建物間やフロア間のLAN接続に利用できます。
|
【 特徴 】
- 10/100BASE-Tのイーサネットを同軸ケーブルで伝送します。
- PoE（IEEE802.3af準拠）に対応しており、電源を重畳して伝送します。
- 5C-2Vの同軸ケーブルで訳200mの伝送が可能です。
アナログカメラをIPカメラに変更する場合などに最適です。
- PoE給電に対応したイーサネットスイッチがない場合、オプションのPoEインジェクター（IP05I）を使用して電源を供給できます。
- 接続する機器がPoEに対応していない場合、オプションのPoEスプリッター（IP05S）を使用して電源を分離、機器に電源を供給できます。
- 同軸ケーブルを利用して通常のLAN接続（HUB、PCなど）を行う場合にも有効です。
|

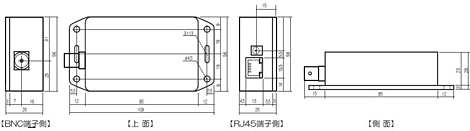

【 寸法 】（FastECoax7501M/S共通）
|
【 仕様 】
カメラ : SecureEye-1080p
| 形式 |
SecureEye-1080p - N / SDI / IP |
| 撮像デバイス |
1/3型、2.1Mpixel CMOSセンサ |
| 有効画素数 |
1920（H）×1080（V） |
| 水平解像度 |
1000TVL（SDI仕様） |
| 530TVL（N仕様、CROP） |
| アスペクト比 |
IP, SDI |
16：9 |
| N及びモニタ出力 |
4：3（クロップ、スクィーズ、レターボックスを切替可能） |
| 同期方式 |
内部同期または外部同期（IP仕様は内部同期のみ） |
| Day/Night機能 |
カラー/白黒/自動切替及びリモート切替 |
| S/N |
61dB/rms（SD Video出力） |
| 最低被写体照度 |
COLOR |
0.24Lx/F1.2（Hyper-AGC、iridix ON、出力50%） |
| B/W |
0.06Lx/F1.2（Hyper-AGC、iridix ON、出力50%） |
| GAIN制御 |
AGC/HYPER-AGC/MANUAL（LOW1, LOW2, MID, HIGH） |
| ホワイトバランス |
ATW1/ATW2/AWC/MANUAL |
| 逆光補正 |
ON/OFF切替 |
| ダイナミックレンジ補正 |
iridix 網膜模倣原理 |
| レンズマウント |
CSマウント（Cマウント対応可能） |
| 電源 |
DC12V（専用ACアダプタ使用） |
| 消費電力 |
13W（N仕様 10W） |
| 周囲温度 |
−10℃ 〜＋50℃ |
| 外形寸法 |
78（W）×58（H）×160（L）mm（突起物、付帯物を除く） |
| 重量 |
IP: 約670g、SDI: 約650g、N: 約640g |
|
レンズ : SNC-GPL- 90
| 形式 |
SNC-GPL90-550 |
| イメージサイズ |
1/3 型 カラー/モノクロカメラ用 |
| 焦点距離 |
5.0 mm 〜 50 mm |
| 最大口径比 |
1：1.6 |
| 絞り範囲 |
T2.1〜T360（フィルタ装着時） |
| F1.6 〜 T360（レンズ単体） |
| フォーカス範囲 |
∞ 〜 0.3 m (前玉頂点より） |
| マウント |
CS |
| 偏光機能 |
最大透過率70％（自然光） |
| 画角 |
水平 |
51°17′〜 5°30′ |
| 垂直 |
39°36’〜 4°7′ |
| 対角 |
61°56′〜 6°52′ |
| 操作方式 |
フォーカス |
マニュアル |
| ズーム |
マニュアル |
| アイリス |
オート |
| 作動温度範囲 |
−10℃ 〜 ＋50℃ |
| 外形寸法 |
54φ×58（H）×73.9 mm（L） |
| 重量 |
約 108 g（ 保護キャップ部を除く） |
|
ハウジング : TY-584
| 形式 |
TY-584 |
| 電源電圧 |
AC100V |
| 材質 |
耐食アルミ |
| 外線接続 |
電源線 |
AC100Vコンセントへ接続 |
| 同軸線 |
カメラへ接続 |
| 外形寸法 |
標準フード仕様 |
約440（L）×160（W）×180（H）mm （金具含む） |
| ロングフード仕様 |
約540（L）×160（W）×180（H）mm （金具含む） |
| 重量 |
約3.5Kg |
|
 |
ハウジング : VCHO-14-SE1080p
| 形式 |
VCHO-14-SE1080p |
| 電源電圧 |
AC100V PSE適合 |
| 材質 |
耐食アルミ板、鋼板 |
| 防水性 |
JIS C 0920 IPX3に準ずる |
| 外線接続 |
電源線 |
AC100V端子台に接続 |
| 同軸線 |
カメラへ接続 |
| 外部同期線 |
同期線コネクタと接続 |
| 配線用防水ブッシュ適合ケーブル径 |
φ4〜12mm |
| 外形寸法 |
約475（L）×160.4（W）×177.9（H）mm （ただし突起部は含まず） |
| 重量 |
約4.0kg |
|
 |
赤外線照明 : SNC-A8575PSHD
| 形式 |
SNC-A8575PSHD |
| 電源電圧 |
AC100V±10％ 50 / 60Ｈｚ |
| 点灯方式 |
パルス点灯 850nm LED |
| 同期信号入力部 |
専用コネクタ |
| D/N信号出力部 |
専用コネクタ |
| 定格消費電力 |
約80VA |
| 周囲温度 |
−20℃〜50℃ コールドスタート無し |
| 外形寸法 |
218（W）×292（L）×254（H）mm （ビスの突起含まず） |
| 重量 |
約6.5kg |
|
 |
旋回台コントローラ : SNC-900TS
| 形式 |
SNC-900TS |
| 通信IF / プロトコル |
RS-422 / 9600bps / 専用プロトコル |
| ハウジング |
ワイパ：遠隔操作 デフロスタ / ファン / ヒータ：自動制御 |
| 防水構造 |
JIS C 0920（ 防噴流型） 準拠 |
| 旋回角度 |
水平：340° 垂直+20°〜−70° |
| 旋回速度 |
最大：水平45°/秒、垂直30°/秒
最小：水平 0.5°/秒、垂直 0.5°/秒 |
| 停止精度 |
水平垂直 ±0.3以下 |
| 記憶プリセット数 |
最大255点 |
| 周囲温度 |
−10℃〜+50℃（条件：通電、無凍結） |
| 電源 / 最大消費電力 |
AC100V±10％ / 約190VA |
| 外形寸法 |
390（W）×680（L）×600（H）mm ±5mm （突起物除く : 標準仕様時） |
| 重量 |
約40kg（標準仕様時） |
|
 |
MegaPixel対応 32倍ズームレンズ
| 焦点距離 |
10〜320mm（32×） |
| 絞り範囲 |
F2.5 〜 T1500（F1500相当） |
| 操作方法 |
ズーム |
電動 |
| フォーカス |
電動 |
| アイリス |
自動（DCタイプ）（*1） |
| 画角（H×V） |
1/2型 |
WIDE |
35°29′ × 26°59′ |
| TELE |
1°09′ × 0°52′ |
| 1/3型 |
WIDE |
26°59′ × 20°24′ |
| TELE |
0°52′ × 0°39′ |
| 1/4型 |
WIDE |
20°24′ × 15°23′ |
| TELE |
0°39′ × 0°29′ |
| フォーカス範囲（前玉面より） |
∞ 〜 3m |
| 最近接時の撮像範囲（H×V） |
1/2型 |
WIDE |
1746 × 1310mm |
| TELE |
57 × 43mm |
| 1/3型 |
WIDE |
1310 × 982mm |
| TELE |
43 × 32mm |
| 1/4型 |
WIDE |
982 × 737mm |
| TELE |
32 × 24mm |
| バックフォーカス（空気換算長） |
22.70mm |
| 射出瞳位置（結像面より） |
−53mm |
| マウント |
C |
| 質 量 |
2.5kg |
| 標準付属品 |
アイリスコントロールケーブル
相手側接続コネクタ（ 14ピン） |
| 備考 |
・メタルマウント
（*1）カメラ電源を切るとレンズのアイリスは自動的にクローズになります。 |
| アクセサリー |
エクステンダ |
| 型名 |
HE15-1 |
HE20-1 |
| 倍 率 |
1.5× |
2× |
|
【 CCTVレンズ仕様一覧(for メガピクセルカメラ) 】
バリフォーカルタイプ 1／3型（オートアイリス） 3メガ対応
| 型番 |
YV2.7X2.2SA-SA2 |
| 焦点距離 |
2.2〜6mm （2.7X） |
| 最大口径比 |
F1.3〜T360（F360相当） |
| 質量 |
55g |
| H x V |
WIDE 120°00’X 91°36’
TELE 46°26’X 34°59’ |
|
 |
| 型番 |
YV2.8X2.8SA-SA2 |
| 焦点距離 |
2.8〜8mm(2.8X) |
| 最大口径比 |
F1.2〜T360(F360相当） |
| 質量 |
50g |
| H x V |
WIDE 100°00’X 73°45’
TELE 35°03’X 26°18’ |
|
 |
| 型番 |
YV4.3X2.8SA-SA2 |
| 焦点距離 |
2.8〜12mm(3.3X) |
| 最大口径比 |
F1.4〜T360(F360相当） |
| 質量 |
80g |
| H x V |
WIDE 100°02’X 74°03’
TELE 23°26’X 17°36’ |
|
 |
| 型番 |
YV3.3X15SA--SA2 |
| 焦点距離 |
15〜50mm（3.3X） |
| 最大口径比 |
F1.5〜T360(F360相当） |
| 質量 |
60g |
| H x V |
WIDE 18°08’X 13°34’
TELE 5°35’X 4°12’ |
|
 |
バリフォーカルタイプ 1／3型（オートアイリス） デイナイトType
| 型番 |
YV2.1X2.8SR4A-SA2 |
| 焦点距離 |
2.8〜6mm （2.1X） |
| 最大口径比 |
F1.3〜T360（F360相当） |
| 質量 |
55g |
| H x V |
WIDE 101°11’X 74°10’
TELE 46°58’X 35°09’ |
|
3メガ |
| |
| 型番 |
YV3.3X15HR4A-SA2 |
| 焦点距離 |
15〜50mm(3.3X) |
| 最大口径比 |
F1.5〜T360(F360相当） |
| 質量 |
50g |
| H x V |
WIDE 18°29’X 13°45’
TELE 5°29’X 4°09’ |
|
1.3メガ |
| 型番 |
YV10X5HR4A-SA2 |
| 焦点距離 |
5〜50mm(10X) |
| 最大口径比 |
F1.6〜T360(F360相当） |
| 質量 |
85g |
| H x V |
WIDE 51°17’X 39°36’
TELE 5°30’X 4°07’ |
|
1.3メガ |
バリフォーカルタイプ 1／2型（オートアイリス） 3メガ対応
| 型番 |
DV3.4X3.8SA-SA2 |
| 焦点距離 |
3.8〜13mm（3.4X) |
| 最大口径比 |
F1.4〜T360（F360相当） |
| 質量 |
80g |
| H x V |
WIDE 97°34’X 71°47’
TELE 28°23’X 21°18’ |
|
 |
| 型番 |
DV10X8SA-SA1 |
| 焦点距離 |
8〜80mm |
| 最大口径比 |
F1.4〜T360(F360相当） |
| 質量 |
160g |
| H x V |
WIDE 44°21’X 33°25’
TELE 4°38’X 3°30’ |
|
 |
|
