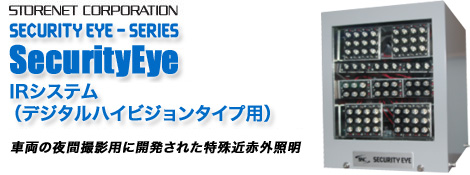

SecurityEye-HD IRシステム（デジタルハイビジョンタイプ用）

SecurityEye-IRシステムは、走行中の車両や運転者の夜間撮影にて大きな力を発揮するLED赤外線投光器です。

名称：	LED赤外線投光器
型式：	SNC-A8590PSHD SNC-A8530PSHD （SecurityEye-HD カメラシステム専用）

【特長】
1台のLED赤外線投光器で2台以上のカメラに対応できるため、SNC-A8575PSHD 1台で運転手の顔や車のナンバープレートにLEDのIR照明が均一にあてることが可能です。カメラシャッター周期パルス方式により大きな光量の投光が可能です。

【応用分野】
道路料金ゲート、駐車場、店舗・レジャー施設・重要施設 / 工場入口。

【 LED赤外線投光器】

SecurityEye-IR　LED赤外線投光器　　SNC-A8590PSHD	LED灯数90個
SecurityEye-IR　LED赤外線投光器　　SNC-A8530PSHD	LED灯数30個

【仕様(共通) 】

設置条件	屋外設置用　防水対応　　（焼付塗装 N-7半ツヤ）
仕様温度範囲	-20℃～50℃コールドスタート無し　（投光器設置場所の外気温度）
仕様湿度範囲	30％～80％RH 結露のないこと
仕様環境	腐食性ガスや塵埃のないこと、過大な振動や衝撃のないこと
製品寿命	平均寿命10年（LEDランプは1日の点灯時間を12時間として3年) 【使用条件】 LED周囲温度：40℃ 点灯方式：パルス点灯（17.6msオン-33.3ms周期）点灯電流：RLD14-IRP850-3-A…800mA / RLD14－IRP850-3-B…400mA LEDランプの寿命はLEDランプの光量が初期値に対し80％以上の性能を有している期間
電源入力部	M4ネジ端子台（3極…L・N・GND）配線導入口防水ブッシュ付（適合ケーブル VVR-3.5sq-3心）
同期信号入力部	端子台の1・2に接続（1=照明同期信号入力、2=信号GND）
装置取付方法	カシメナット（M6×4個）

【仕様】

形式	SNC-A8590PSHD	SNC-A8530PSHD
電源定格	AC100V±10％ 50/60Hｚ	AC100V±10％　50/60Hｚ
低格消費電力	約80VA 約75W	約50VA　約47W
LEDランプ	RLD14-IRP850-3-A ×30灯 RLD14-IRP850-3-B ×60灯	RLD14-IRP850-3-A ×30灯
LED波長	850nm±3％	850nm±3％
点灯電流	最大800mA・400mA （合計約600mA）	最大800mA
点灯方式	パルス点灯（パルス幅=17.6ms,パルス周期=33.3ms）点灯はシャッタータイミング信号に同期するシャッタースピード：1/500以上に設定点灯：30回/秒	パルス点灯（パルス幅=17.6ms,パルス周期=33.3ms）点灯はシャッタータイミング信号に同期するシャッタースピード：1/500以上に設定点灯：30回/秒
照射光量	照射距離5mで照射面の中心付近が約600μw/cm2 程度投光器のLEDパネルは6面フラットの状態	照射距離5mで照射面の中心付近が約135μw/cm2 投光器のLEDパネルは2面フラットの状態
LED冷却	ファンによる筐体内の内気循環方式	ファンによる筐体内の内気循環方式
配光調整機能	上段…垂直方向水平から下向き10度水平方向水平から内向き15度外向き10度中段1…垂直方向水平から上向き10度水平方向水平から内向き15度外向き10度中段2…垂直方向水平から下向き15度下段…垂直方向水平から上向き15度	水平方向　水平から内向き10度　外向き5度
外形寸法	幅206mm 奥行き330mm 高さ246mm （ビスの突起含まず）	幅187.2mm　奥行き202mm　高さ145.4mm　（ビスの突起含まず）
重量	約6.5kg	約5.0kg
環境対応	RoHS対応品	RoHS対応品
