“SecureEye-1080p”は、暗部からハイライト部分まで幅広く認識できる人間の網膜原理を応用した「iridix」技術の搭載により、従来のワイドダイナミックレンジ対応カメラが苦手としていた動きの速い被写体や、映像が白っぽくなって詳細情報が見づらいという問題を解消した、画期的なフルハイビジョン対応ワイドダイナミックレンジ情報カメラです。
【 特徴 】
- カメラ本体への「iridix」技術の搭載による理想的なダイナミックレンジ補正
人間の網膜原理を応用した「iridix」技術をカメラ内部で処理することで、12ビットデュアルストリームという豊富な階調データが利用可能に。これにより、S/Nを悪化させることなく大幅なダイナミックレンジの圧縮を行うことができます。従来のワイドダイナミックレンジ対応カメラでカバーしきれないほどの大きな輝度差でも、ピクセルごとに輝度情報をリアルタイムで分析し、黒つぶれ部分に階調を持たせて詳細情報を見えるようにする一方、明るすぎて白く見難くなった部分にも同時に逆方向の補正を行うことができます。しかも遅延はごく僅か。「iridix」技術の真価がここにあります。
|
- ニーズに合わせた4種類の製品ラインアップ
“SecureEye-1080p”はニーズに応じた4種類のインターフェースを選択可能です。
- 放送機器用インターフェースを採用したHD-SDIタイプ
- 産業機器向けカメラリンクタイプ
- 監視カメラとして一般的なIP接続タイプ
- フルハイビジョンからダウンコンバートしたクリアな映像を出力できるアナログ（NTSC/PAL）タイプ
|

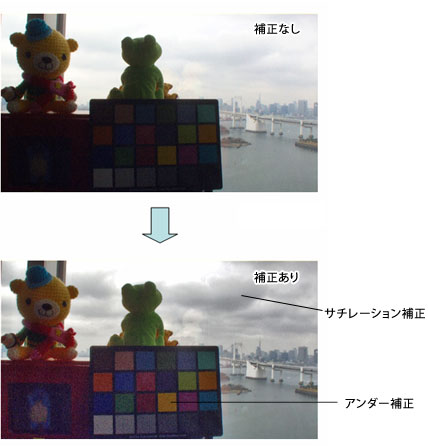

SecureEye-1080pカメラ |
専用ハウジングと専用赤外線投射器 |
SecureEye-1080pカメラ |
SecureEye-1080pカメラブロック図 |
出力インターフェース
NTSC/PAL |
SDI |
カメラリンク |
IP |
SecureEye -1080pカメラシリーズはフルハイビジョン・プログレッシブセンサーを 採用し、識別の為の映像撮影を目的とした世界に類を見ない特殊エンジンを搭載することで、単純に映像を撮影するというカメラの概念から、人間の目で見えにくいものを見えやすく撮影するカメラへと進化した第5世代カメラです。
暗闇鮮明化補正・霧 / もや鮮明化補正・雪 / 雨鮮明化補正 黒つぶれ補正・サチレーション補正
- iridix DRC技術
- PEDESTAL移動
- 黒色領域拡張機能（Dark GAIN）
- 白色領域拡張機能（KNEE）
- 適応型DCアイリスレンズ制御
【 特徴 】
- 高感度・高解像度
1/3型 CMOS、原色フィルター搭載
- 歪み改善
1080/60pセンサーにて倍速撮影
- 走査方式
プログレッシブ
- 適応型DCアイリスレンズ制御、
ペデスタル（0 IRE）制御、
黒レベル（DARK GAIN）制御、
白レベル（KNEE）制御、
自動輝度値補正
外部同期可能（IPを除く）
|
※白飛び、黒つぶれの同時回避制御回路搭載
※Day & NightにおけるColorとB/Wでの最適設定連動回路オプション |

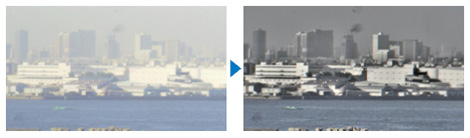

もや除去補正（80mmレンズによる2−3Km望遠撮影）
| 屋外撮影において一番難しい日は、晴天時の太陽光による輝度差と霧やもやなどで白いカーテン越しに見ているようなぼやけた映像になる現象です。SecureEye-1080pカメラは、自動で各画素単位で映像の輝度値を計算し、リアルタイムに第5世代エンジンと連携して、もやを鮮明化ながら、サチレーション制御、黒つぶれ制御を同時に行います。 |
 |
もや鮮明化補正・雪 / 雨鮮明化補正、サチレーション補正は屋外昼間撮影に大きな力を発揮します。
- 湾岸監視
- 河川監視
- 高速道路監視
- 水上スポーツ撮影
|

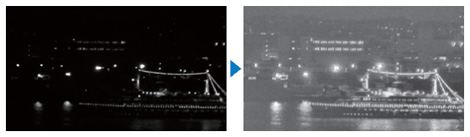

暗闇鮮明化補正（80mmレンズによる2−3Km望遠撮影）
| 夜間の撮影においてわずかな光の下での撮影には限界があります。蓄積モードを使用すると高速移動体の撮影ができません。SecureEye-1080pカメラは、露光時間を変えたフレーム足しこみや、蓄積撮影を全く行わず、リアルタイム暗部階調補正機能にて移動している物体を暗闇から浮かび上がらせることができます。また、光と闇の混在環境でも、光の散らばりを極力抑え、同時に暗い部分を補正することができます。 |
 |
暗部鮮明化補正、黒つぶれ補正、明部コントロール補正は光と闇の混在環境で大きな力を発揮します。
|

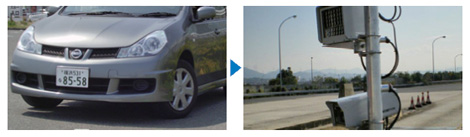

車番認識適正撮影補正
| 車番（ナンバープレート）の撮影において車のヘッドライトやリアのプレートライトなどにより車番プレートが白く反射したり暗く撮影されたりすることがあります。また、カメラの性能によっては、アイリスコントロールが 適応できず、撮影が困難な場合があります。SecureEye -1080pカメラは、適応型アイリス制御やペデスタル、NKEE、DARK GAIN、DRCといった特殊機能を同時に自動的に動作させることにより、ライトの光を飽和させず、また太陽光での反射を抑え、適切な明るさで車番プレートを撮影することができます。 |
 |
適応型DCアイリスコントロールシステムは付随する機能と連携し、道路での車番撮影や車番認識装置などとの連携に大きな力を発揮します。
- 車番認識
- ゲートでの車番撮影
- 走行中の車番撮影
- 相互移動車番撮影
|

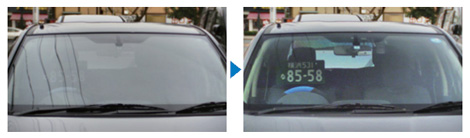

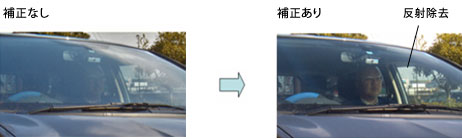

フロントガラスの乱反射除去【OPTION】
昼間に移動している車のフロントガラスは太陽光の乱反射や、周りの建物の映りこみ反射でミラーのようになってしまい、記録の為の運転手の顔撮影を行うことが困難な場合があります。SecureEye-1080pカメラはオプションでSNC-GPL90という特殊乱反射除去レンズ（特許申請中）を使用することができ、映りこみの少ないフロントガラスを通して運転手の顔を撮影することができます。SNC-GPL90は直進光（P波S波）の透過率が90%の為、全体の光量を約70%維持することができ、また夜間の近赤外線の波長においても同様の性能を維持できるため、昼・夜問わず使用することが可能です。 |
 |
太陽光乱反射除去レンズは世界に類を見ない高透過率のフロントガラス撮影鮮明化レンズです。
- 高速道路の料金所出口
- 工場の出入り口
- 重要機密敷地出入り口
- 車番認識装置併用
|
SNC-GPL90
特殊乱反射除去レンズ
（特許申請中） |

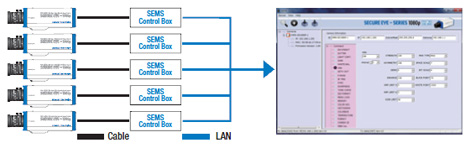

SecureEye-1080p Management System【OPTION】
|
SecureEye-1080pカメラはカメラ本体のリアに5つのOSDボタンを持ち、カメラの設定値を変更したり、その設定値を保存・呼び出しが出来るようになっています。SEMSはカメラ本体が簡単に操作員が近づくことができないような 場所にある場合で、カメラの設定変更を行いたいという場合に有効です。SEMSシステムのコントローラをカメラ のRS-485と接続し、コントローラをLANに接続すると、PCにインストールしたコントロールソフトウェから簡単にカメラの設定値を個別項目別にまたは複数項目同時に変更することが可能となります。SEMSソフトウェアにはSEMSコントローラの自動サーチ機能が搭載されていますので、接続は簡単です。 |
 |
コントロールBOX HNX-SC100 特徴
- 小型軽量
- 10/100 Mbps Ethernet
- 最大230Kbps RS-485 Serial Interface
- 固定IP
- DHCP サポート
- RoHS 対応
|
SEMS-100
1.1 サーチ機能 |
HMX-SC100に接続された同じLAN内のすべてのSecureEye-1080pカメラを自動的に検索して登録します。 |
| 1.2 最大コネクション |
コントロールソフトウェアSEMS-100はSecureEye-1080pカメラを最大8台まで管理できます。 |
| 1.3 設定値Save機能 |
SecureEye-1080pに設定されている設定値をファイルとして保存できます。 |
| 1.4 設定値Load機能 |
SecureEye-1080pに対し、ファイルに書き込まれている内容で設定することができます。 |
| 1.5 直接設定機能 |
コントロールソフトウェアSEMS-100は直接SecureEye-1080pカメラの設定をGUIを使用して設定変更可能です。 |
SecureEye - 1080p 製品モデル（4モデル）
| 略称 |
機種名 |
映像出力 |
| SDI |
SecureEye - 1080p - SDI |
HD - SDI出力 |
| IP |
SecureEye - 1080p - IP |
100Base Ethernet出力 |
| N |
SecureEye - 1080p - N |
NTSC / PAL出力（1080p入力） |
| CL |
SecureEye - 1080p - CL |
カメラリンク（ベーシック）出力 |
|
SecureEye - 1080p 製品モデル（4モデル） 仕様
| |
SDI |
IP |
N |
CL |
| 撮像素子 |
1/3型CMOS,原色フィルター（アルタセンスA3372） |
| 有効画素数 |
1920×1080 |
| 画素サイズ |
2.7μm正方画素 |
| アスペクト比 |
IP,SDI,CL：16：9
N及びモニタ出力：4：3（クロップ、スクィーズ、レターボックスを切替可能） |
| ピクセルロック |
75MHz |
| カラー / 白黒切替 |
AUTO / COLOR / BW |
| レンズマウント |
CSマウント |
| フランジバック |
調整可 |
| ローカル設定機能 |
スイッチ操作によるOSD設定 |
| リモート設定機能 |
RS-485通信 |
専用ビューワ |
RS-485通信 |
RS-485通信 |
| アイリス制御端子 |
DC/Video切替えで両対応 |
| デジタル映像出力 |
1920×1080 / 59.94i or 50i
1280×720 / 59.94p 「切り出し」 |
1920×1080（1080 / 29.97p） |
NTSC：720×483 / 59.94i
PAL： 720×576 / 50i |
ベースコンフィギュレーション準拠
HD 1920×1080 / 29.97p or 25p
特殊モード 1500×700 / 30.127p |
| アナログ映像出力 |
1Vp - p コンポジット信号 75Ω不均衡
BNC端子出力 NTSC - M, NTSC - J, PAL - B |
| 走査方法 |
プログレッシブスキャン
モニタ出力、SDI及びN仕様の映像出力は、2:1インタレースに変換 |
| 水平解像度 |
1000TVL |
1000TVL |
530TVL
（1000TVLからのダウンコンバート） |
1000TVL |
| 最低被写体照度 |
COLOR： 0.24Lx/F1.2（Hyper-AGC、iridix ON、出力50%）
B/W： 0.06Lx/F1.2（Hyper-AGC、iridix ON、出力50%） |
| S/N比（黒レベル） |
61dB/rms（SD Video出力）、46dB/rms（HD-SDI出力） |
| 同期方式 |
内部同期または外部同期 |
内部同期 |
内部同期または外部同期 |
内部同期または外部同期 |
| IR同期信号出力 |
タイミング調整可能、3.3V CMOSレベル |
| DRC技術 |
iridix |
| プライバシーゾーン |
ON/OFF（ゾーン設定 最大8ヶ所） |
| ネットワーク |
|
10BASE-T/100BASE-TX, RJ45コネクター |
|
|
| 画像圧縮方式 |
|
H.264/MJPEG
（どちらかを選択, 同時圧縮不可） |
|
|
| 画像更新速度 |
|
30 / 15 / 10 / 5 / 3 / 2 / 1fps
（H.264は最高30fps , MJPEGは最高20fps） |
|
|
| 配信量制御 |
|
1Mbps〜12Mbps |
|
|
| 対応プロトコル |
|
IPv4 / IPv6
（UDP, TCP, RTP / RTCP, RTSP, NTP, DHCP, HTTP） |
|
|
| 電源入力 |
DC12V（±2V） |
| 消費電力 |
約13W（約1.08A×12V） |
約13W（約1.08A×12V） |
約10W（約0.83A×12V） |
約12W（約1.0A×12V） |
| 外形寸法 |
78（W）×58（H）×160（D）mm（突起物、付帯物を除く） |
| 質量 |
約650g |
約670g |
約640g |
約640g |
| 動作周囲温度/湿度 |
-10℃〜+50℃、30〜90％以内（但し、結露しないこと） |
|
HNX-SC100 仕様
| Ethernet |
RJ-45 Connector
Auto negotiation（Full-duplex and Half-duplex）
Auto MDI/MDIX |
| Serial |
Connector: MOLEX 5268-05A
Signals: RS-485 TRXD+, TRXD-
Parameters: RS-485 Direction control
Speed: Up to 230Kbps |
| LED |
Power ON Green LED Lighting |
| Dimensions |
To be defined |
| Input voltage |
DC 12V |
| Power consumption |
Under 1.5A |
| Temperature |
0℃〜70℃ |
| Humidity |
10〜90% |
|

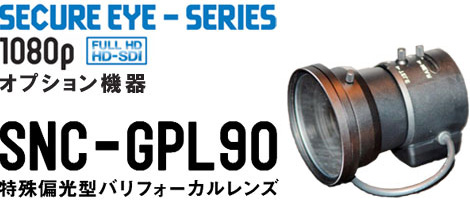

“SNC-GPL90”は一般的な偏光フィルターと異なり、可視光だけでなく近赤外光までをも偏光可能にした圧倒的な光透過率を実現した世界初（特許申請中）の偏光レンズです。
- 自然光を透過した場合、ピークで70％の透過率のままで偏光
- P波またはS波に偏光させて透過した場合、平均90％の透過率のままで偏光
光量の低下を気にすることなく、邪魔になる反射や映り込みを解消することができます。
【 特徴 】
- これまでの常識を覆す“明るい”偏光レンズ
従来の偏光（PL）フィルターの光透過率は平均40％と言われており、光量が不足しがちなため、自動で撮影する情報カメラや監視カメラには不向きでした。それに対し、“SNC-GPL90”は透過率をあまり変化させない結果を達成。その明るさは別次元です。
|
 |
SNC-GPLレンズ |
【 仕様 】
SecureEye-1080pカメラ
- 高感度・高解像度の1920ｘ1080/60ｐ CMOS 1/3“イメージセンサ搭載
- SDTVと1080ｐ HDTVフルハイビジョン解像度の両方をサポート
- iridixワイドダイナミックレンジ圧縮機能搭載
- 近赤外対応 / スミアLESS / 高速電子シャッター / 逆光補正 / 2wayオートアイリス / RS-485通信 / フランジバック調節
|
モデル
| SecureEye-1080ｐ-N |
NTSC/PAL出力(1080p入力) |
| SecureEye-1080ｐ-CL |
カメラリンク（ベーシック）出力 |
| SecureEye-1080ｐ-SDI |
HD-SDI出力 |
| SecureEye-1080ｐ-IP |
100Base Ethernet出力 |
|
仕様
| 画素サイズ |
2.7μm正方画素 |
| アスペクト比 |
16：9 |
| ピクセルロック |
75MHz |
| カラー/白黒切替 |
AUTO / COLOR / BW |
| レンズマウント |
CSマウント |
| デジタル映像出力 |
カメラリンク |
ベーシックコンフィグレーション準拠
HD 1920x1080/29.97p or 25p
特殊モード 1500x700/30.127p |
| HD-SDI |
1920x1080/59.94i or 50i
1280x720/59.94p「切り出し」 |
| アナログ映像出力 |
1Vp-p コンポジット信号75Ω不均衡
BNC端子出力 NTSC-M, NTSC-J, PAL-B (IP, カメラリンク,SDIモデル付属のアナログ部はこれに準じない) |
| 走査方法 |
プログレッシブ |
| 同期方法 |
内部同期または外部同期 |
| 入力電源 |
DC12V（±2V） |
| プライバシーゾーン |
ON / OFF（ゾーン設定最大8か所） |
| 外形寸法 |
W78xD160xH66(mm) |
|
IPカメラ専用部
| ネットワーク |
10BASE-T/100BASE-TX､RJ45コネクター |
| 画像解像度 |
1920ｘ1080（1080/29.97p） |
| 画像圧縮方式 |
H.264/MJPEG（どちらか選択、同時圧縮不可） |
| 画像更新速度 |
30/15/10/5/3/2/1fps
（H.264は最高30fps、MJPEGは最高20fps） |
| 配信量制御 |
512kbps〜12Mbps |
| 対応プロトコル |
IPv4/IPv6、
（UDP, TCP, RTP/RTCP, RTSP, NTP, DHCP,HTTP, DNS, FTP） |
| MJPEG画質 |
5段階 |
|
SNC-GPL90レンズ
| 焦点距離 |
5〜50mm（10X） |
| 絞り範囲 |
F2.1〜T360(F360相当) |
| 操作方法 |
ズーム |
手動 |
| フォーカス |
手動 |
| アイリス |
DC |
| フォーカス範囲 |
∞〜0.3m |
|
 |
赤外線照明：SNC-A8575PSHD
| 形式 |
SNC-A8575PSHD |
| 電源電圧 |
AC100V±10％ 50/60Hz |
| 点灯方式 |
パルス点灯 |
| 同期信号入力部 |
端子台 |
| D/N信号出力部 |
端子台 |
| 定格消費電力 |
約80VA |
| 周囲温度 |
-20℃〜50℃ コールドスタート無し |
| 外形寸法 |
218（W）×292（L）×254（H）mm
（ビズの突起含まず） |
| 重量 |
約6.5kg |
|
 |
カメラハウジング
| 設置条件 |
屋内／屋外正立IEC保護等級、IPX3（防雨型） |
| 周囲温度 |
0℃〜＋40℃（標準）−15℃〜＋40℃（ヒーター装着時） |
| 材質 |
耐蝕アルミ合金板及び圧延銅鈑 |
| 電源 |
AC100V |
|
 |
旋回台コントローラ：SNC-900TS
| 形式 |
SNC-900TS |
| 通信IF/プロトコル |
ワイパ：遠隔操作 デフロスタ/ファン/ヒータ：自動制御 |
| 防水構造 |
JIS C 0902（防噴流型）準拠 |
| 旋回角度 |
水平340° 垂直+20°〜-70° |
| 旋回速度 |
最大：水平45°/秒、垂直30°/秒 最小：水平0.5°/秒、垂直0.5°/秒 |
| 停止精度 |
水平垂直 ±0.3以下 |
| 記憶プリセット数 |
最大255点 |
| 周囲温度 |
-10℃〜+50℃（条件：通電、無凍結） |
| 電源/最大消費電力 |
AC100V±10％/約190VA |
| 外形寸法 |
390（W）×680（L)×600（H)mm ±5mm（突起物除く：標準仕様時） |
| 重量 |
約40kg（標準仕様時） |
|
 |

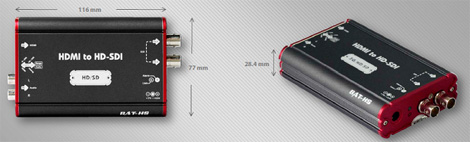

HD-SDI Repeater [リクロック] （HD-SDIー＞HDMI変換機）
 |
1CH H.264 フルハイビジョン対応ビデオサーバー
 |
参考写真
 |
|
