HDR1000 H.264/AVC HD-SDI RecorderはH.264/AVC CODECを使用したHD-SDI 信号の録画再生装置です。IVDR(120GBカートリッジタイプHDD)を装備しフルHD 映像を高画質(20Mbps)で約11時間記録出来ます。録画と再生が同時に行えますのでHD-SDI 信号の追いかけ再生が可能です。

【 特徴 】

1. 映像codec　フルHD(1920x1080) H.264/AVC High Profile Level4.0に対応
2. 音声codec　MPEG1audio_layer2 ＊オプションにて音声最大6chに対応(LPCM)
3. 対応方式　1920x1080/59i ＊1080/50i、720/59p、720/50pに順次対応。 今後SD 480i、576iにも対応予定
4. 記録レート　4Mbps 〜 40Mbps＊40Mbpsは使用上の制限事項があります。
5. HD-SDI入出力、LTC入力、外部REF入力、RS-232C専用GUI制御、RS-422制御 *RS422制御はオプションにて対応
6. SDI信号追いかけ再生、スロー再生、フレームスキップ、ループ(エンドレス)録画、キャッシュ録画に対応。
7. GPI接点制御による録画、再生、特殊再生の制御が可能。GPI接点入力によるマークポイント記録、頭出し制御に対応
8. GUI制御、本体制御でマークポイント、タイムコード、年月日時間指定の3つの頭出しが可能

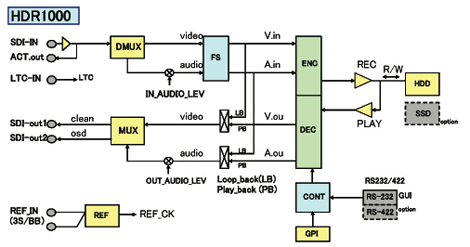

【 内部系統 】

1. HD-SDI入力は内部フレームシンクロナイザでREF信号に同期します。
2. HD-SDI信号をエンコードしてHDDに記録します。(録画動作) REC
3. HDD記録データをデコードしてHD-SDI出力します。(再生動作) PLAY
4. 録画動作と再生動作でHD-SDI信号の追いかけ再生が行えます。
5. 入力SDIクロックで全ての内部処理を行なう自走モードがあります。

【 外観 】

【 映像+音声の記録レート 】

レート設定は合計記録レートを管理するTS_RATE設定と映像、音声を個別に設定するVA_RATEがあります。 VA_RATEは映像と音声のレートを個別に指定します。TS_RATEは記録する信号の合計レートを指定するものです。 記録信号をトータル20Mbpsで設定し、音声サンプルがMPEG１-L2でレート384kの時、映像は18.4Mbpsになります。

※音声はMPEG1_レイヤー2の最高品質384Kbpsで計算しています。
※IVDRカートリッジは製造ルートの特定をスムーズに行うためメンテナンス用、追加用などを含め弊社から供給を行います。
※カートリッジ式HDD部分をSSD(フラッシュメモリ120GB)に換装できます＊オプション
