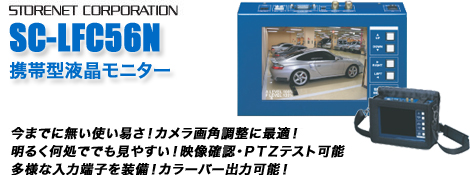

【 商品特徴 】
- カメラ工事や施設工事のコストの節減 ( 画面を見ながら容易に画角調整ができます)
- 5.6 インチ大画面TFT-LCD を採用
- 明るい場所でも使える高輝度( 最高625cd)
- 様々な入力支援（Video,VGA）
- カメラ画角設定用のガイドライン表示機能
- P/T/Z 制御ができる(RS-485)。コントローラー無しで動作テスト可能
- 入力映像信号のビデオレベルを表示するレベルメーター出力機能搭載
- 最大4 時間使える大容量Li-Ion バッテリー
- 作業性、安定性を高める専用ケース付属
- DC 12V 電源アダプター付属
- DC 12V 出力専用ケーブル付属
 |
オンスクリーンディスプレイ
画面上で各種設定変更が可能です。
例）ＰＴＺプロトコル変更
例）カラーバー出力選択 |
【 商品仕様 】
| 型番 |
SC-LFC56N |
| LCD |
表示解像度 |
960(W)×234（H） |
| サイズ |
5.6インチ |
| 画素ピッチ |
0.118(W) 0.362(H) |
| 輝度 |
標準：500cd 最高：625cd |
| 視野角 |
上：20° 下：40° 左：50° 右：50° |
| 応答速度 |
20ms |
| 入力 |
CVBS |
NTSC-M,1.0Vp_p |
| VGA |
640×480,60Hz |
| 出力 |
CVBS |
フルカラーバー NTSC/1.0Vp_p(75Ω時) |
| ビデオレベルレンジ |
A Level |
10〜118％ |
| F Level |
20〜120％ |
| Tolerance |
+/- 2% |
| 本体色 |
コバルトブルー |
| 内蔵バッテリー |
Li-ION:11.1V,2200mA( 保護回路内蔵) |
| 充電器 |
12.6V(1.2A) |
| 消費電力 |
Level Meter |
6.4W |
| CVBS |
5.2W |
| 動作温度 |
0°〜＋50° |
| 動作湿度 |
0%〜80% |
| 質量 |
1kg |
| 外形寸法 |
185(W)×120(H)×50(Ｄ)mm |
|
|
|
テスト用にカラーバー出力が可能です。
これにより障害調査の際に原因がカメラなのか配線なのかの確認が容易に出来ます。 |

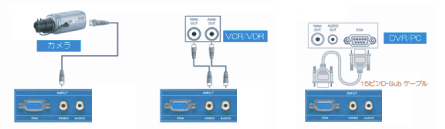

【 接続図 】
|
|
 |
|
|
