SecurityEye IRシステム （アナログNTSCタイプ用）

SecurityEye-IRシステムは、走行中の車両や運転者の夜間撮影にて大きな力を発揮するパルス点灯タイプLED赤外線投光器です。

SecurityEy - IR LED赤外線投光器 SNC-A7630PIB LED灯数30個 SecurityEy - IR LED赤外線投光器 SNC-A7660PIB LED灯数60個

【 特長 】

運転手の顔や車のナンバープレートにLEDのIR照明が均一に当たることにより、カメラ映像認識に優れています。
カメラシャッター同期パルス方式により大きな光量の投光が可能です。

【 応用分野 】

道路料金ゲート、駐車場、店舗・レジャー施設・重要施設 / 工場入口。

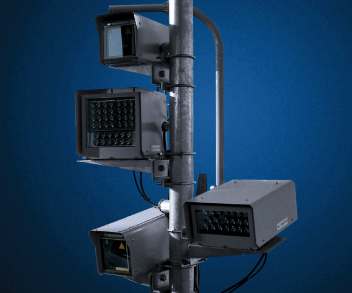

【 SecurityEye-IR 設置例 】

SecurityEye-IR 設置例イメージ

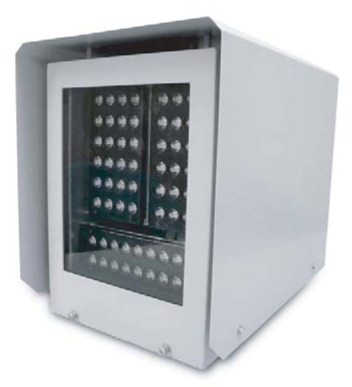

【 SecurityEye-IR 】

SecurityEye-IRイメージ(1)

【 仕様(共通) 】

項目 説明
設置条件 屋内 / 屋外正立　IEC保護等級、IP×3（防雨型）に順ずる
（N-7半ツヤ焼付塗装）
使用温度範囲 -20℃〜40℃ コールドスタートなし 注：投光器設置場所の外気温度
使用湿度範囲 30%〜80%RH 結露のないこと
使用環境 腐食性ガスや塵埃、過大な振動・衝撃のないこと。
製品寿命 平均寿命10年（LED ランプは3年）
【使用条件】
雰囲気温度：40℃
点灯方式：パルス点灯（1msオン - 15.6msオフ）
点灯電流：450mA
LEDランプ寿命はLEDランプの光量が初期値に対し80%以上の性能を有している期間
電源入力部 M4ネジ端子台（3極･･･L・N・GND)　配線導入口　防水コードブッシュ付（適合ケーブル）
信号入出力部 端子台接続 入力側･･･1＝信号線、2＝シールド線　配線導入口 防水コードブッシュ付（適合ケーブル）
D/N信号出力 DAY / NIGHT切替信号出力端子台接続・・・5・6＝信号線　配線導入口 防水コードブッシュ付（適合ケーブル）
照度センサー機能 外部照度の変化によって、LEDの発光をコントロールし、LED発光時にDAY / NIGHT切替信号をカメラに出力する。
装置取付方法 カシメナット（M6ナット）4箇所ボルト止め

【 仕様 】

形名 SNC-A7630PIB SNC-A7660PIB
電源定格 AC100V ± 10% 50 / 60Hz AC100V ± 10% 50 / 60Hz
定格消費電力 約10VA 約15VA
LEDランプ 型式：RLD14 - IRE760 - 3
灯数：30個（モジュール数：10個）		 型式：RLD14 - IRE760 - 3
灯数：60個（モジュール数：20個）
LED波長 760nm±3% 760nm±3%
点灯電流 450mA
パルス幅 =1.0ms, パルス周期=16.6ms設定時		 450mA
パルス幅 =1.0ms, パルス周期=16.6ms設定時
点灯方式 パルス点灯
パルス幅 =1.0ms, パルス周期=16.6ms設定時		 パルス点灯
パルス幅 =1.0ms, パルス周期=16.6ms設定時
照射光量 照射距離3.5mで照射面の中止付近が200μw/cm2 以上【参考値】
（照射距離5mで照射面の中止付近が100μw/cm2 以上【参考値】）		 照射距離3.5mで照射面の中止付近が600μw/cm2 以上【参考値】
（照射距離5mで照射面の中止付近が250μw/cm2 以上【参考値】）
LED冷却 自然空冷(ファンなし) 自然空冷(ファンなし)
配光調整機能 水平方向
右パネル　0〜−5度
左パネル　0〜−5度		 上段
垂直方向　0〜−10度（注：21個パネル+21個パネル一括）
水平方向　5〜−10度（注：両パネルとも内側に向かって）
下段　垂直方向 0〜8度
外形寸法 218.8（W）x155.2（H）x292（D）mm
(ビスの突起含まず)		 218.8（W）x198.2（H）x292（D）mm
(ビスの突起含まず)
重量 約5.8kg 約6.7kg
