SECURITY EYE-GS セルフガソリンスタンド向け車両ナンバー自動読取装置

SecurityEye-GS車両ナンバー自動読取装置は、NTSCカメラからのアナログ信号を受けて、その映像から自動車のナンバープレートを検知し、ナンバープレート情報を読み取ります。

3つのNTSCカメラ入力を持ち、切替えて入力します。一方のカメラ入力信号で検知、認識が完了するまで、他方のカメラ入力信号は受け付けません。また、4台以上のカメラを接続の場合に用意されているカメラ切り替え機をご使用いただくと最大8台のカメラ映像を切替えて取得し、ナンバープレート情報を読み取ることができます。ただし、カメラ切り替え方式のため、8台のカメラが8個のナンバープレート情報を認識し終わるのに約20秒を要します。この場合カメラ切り替え時に1秒程度の画像乱れが生じます。

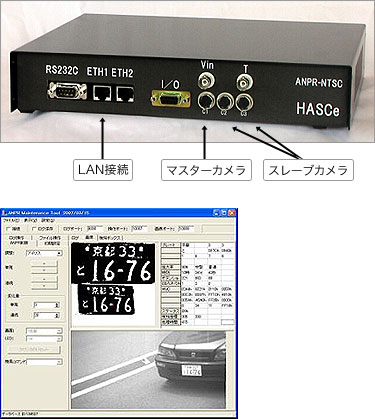

SECURITY EYE-GS セルフガソリンスタンド向け車両ナンバー自動読取装置

注意:RS232C、ETH2、I/O、Vin、T　は現在使用できません。

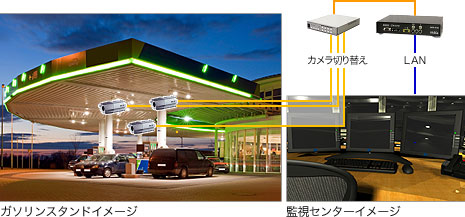

【設置イメージ】

設置イメージ

ハードウェア構成
ANPR5NTSC画像処理ボード ビデオ信号二値化処理、プレート検知エンジン搭載
CPUボード SH4CPU搭載、Linux搭載
カメラアダプタボード NTSCアナログカメラアダプタボード

設置条件
設置イメージ

インターフェース仕様
NTSCマスタカメラと同機種のスレーブカメラに外部同期入力付きカメラを2台 3ch
10/100base Ethernet インターフェース Ethernetコネクタ 1ch

機能仕様
対象プレート 軽自動車、普通自動車(中板)、大型自動車(大板)
対象外プレート 上記以外のプレート、点灯時の字光式プレート、汚損プレート
認識範囲 一連番号、陸支名漢字、かな、分類番号事業用/自家用の別、プレートサイズ(中板、大板)
プレート検知率 90%以上
文字認識率 一連番号98%以上、漢字、かな、分類番号96%以上
認識時間 0.2秒〜0.6秒(0.4秒typ カメラ切り替え時間は含まず)

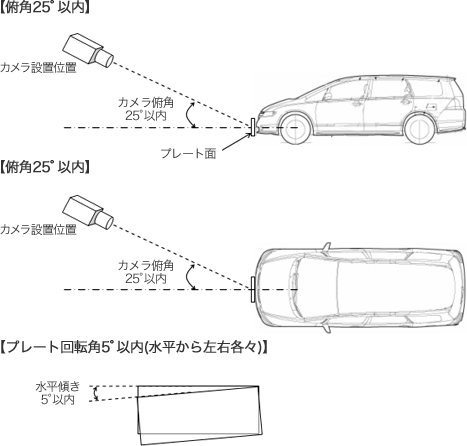

カメラ設置条件
検知対応範囲 1.2m〜1.5m
設置角度 下図の通り

カメラ設置条件

緒元
外形寸法 266mm(W)×50mm(H)×200mm(D)
重量 約2Kg
動作温度 0℃〜45℃
保存温度 −20℃〜70℃
湿度 85%RH 以下 (但し、氷結、結露のないこと)
電源 AC100V
消費電力 50VA以下

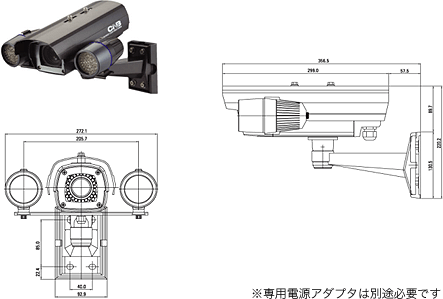

【専用カメライメージ】

専用カメライメージ

※ カメラ及び赤外線照明器に関しましては弊社にて認可されたもの意外はご使用いただけません。
カメラ及び赤外線照明器の種類につきましては設置状況により数種類のカメラを用意しております。

【製品特徴】

  • 全天候型赤外線内蔵ズームカメラ
  • 480TV本　ハイレゾリューション
  • 300倍ズーム(光学30倍、デジタル10倍)
  • スーパーデジタルノイズリダクション(SDNR)
  • デイ＆ナイト機能
  • 赤外線LED(126個)内蔵
  • 電子感度アップ機能
  • 全天候型屋外ハウジング
  • 悪戯防止特殊ねじ使用
  • ファン・ヒーター内蔵(オート)

【製品仕様】

  • 撮像素子：1/4インチSONY Super HAD CCD
  • 有効画素数：38万画素
  • 水平解像度：480TV本
  • 最低被写体照度：昼間：1.0ルクス、夜間0ルクス(IR LED ON)
  • レンズ：300倍ズーム(光学30倍,デジタル10倍）
  • 電子シャッター：フリッカレス(On／Off)
  • 電源：AC24/DC12V　デュアルボルテージ
  • 消費電力：2.5A　最高3W
  • 質量：約3.2kg
