本製品は協和テクノロジ社Rainbow Vision監視システムをメインにIPカメラと米国XenData社HSMストレージソフトウェア、米国Spectra Logic社テープライブラリを組み合わせたIPカメラ集中保存管理システムソリューション製品です。複数サイトのカメラをネットワークで接続し、映像の監視や管理保存を実現するとともに、RAIDとテープライブラリを組み合わせて、性能とコストを両立する大容量のストレージシステムを提供します。
Rainbow Visionの特徴

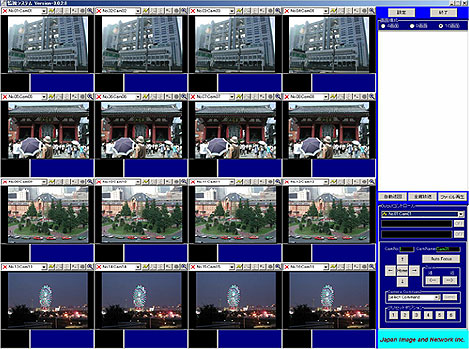

最大16画面(VGAは4台)表示のネットワーク遠隔監視専用ソフトウェアで、 入力センサー感知、モーション検知によるトリガー録画、HDD管理、アラーム告知機能、カメラコントロールなど充実した機能をサポートします。
| ライブ映像 |
最大16台(VGAは4台)のカメラ映像を表示します。 |
| トリガー録画 |
センサーなどの入力やモーション検知をトリガーに録画を開始します。
録画終了時間の設定可能。 |
| HDD管理 |
HDDの最大使用量(％)を指定できます。 |
| アラーム告知 |
入力センサーの検知をアラーム音・ポップアップ表示でお知らせします。 |
| プレレコーディング録画 |
カメラ映像をプレレコーディングで「録画」ボタンをクリックした前の時間（最大25秒）から録画保存します。 |
| 双方向通話 |
PC側及びカメラ側にマイクとスピーカーを接続すれば双方向通話が可能です。またボタン切替で片方向通話だけもご利用できます。 |
| 自動切替表示 |
カメラ1台ずつのスライド表示や、16台一度のスライド表示が可能です。切替時間は秒単位で設定でき、切り替え表示パターンを保存させることができます。 |
| タイマー録画 |
指定したカメラのタイマー録画が可能です。 |
| モーション検知 |
映像表示範囲内で動きのある部分を検知し、検知したフレームを表示します。
動きのないときは毎秒1フレーム表示します。 |
| カメラコントロール |
パン・チルト・ズーム制御機能をサポートします
対応カメラ SONY製 EVI-D30 HITACHI製 HC-300/310 |
| 再生速度設定 |
再生速度スピードを次の中から選択できます。（1/2倍、1倍、2倍） |
| 逆再生 |
逆再生ができます。逆再生スピードも次の中から選択できます。（1/2倍、1倍、2倍） |
| コマ送り・コマ戻し |
1フレームずつのコマ送りが可能です。 |
| ズーム |
1.25倍・1.5倍・2倍ズーム表示ができます。
全画面表示も可能です。 |
| 検索 |
カメラ名と日時で録画ファイルを検索できます。 |
| キャプチャー |
映像のJPEGキャプチャーを標準装備します。 |
|
ストレージの特徴

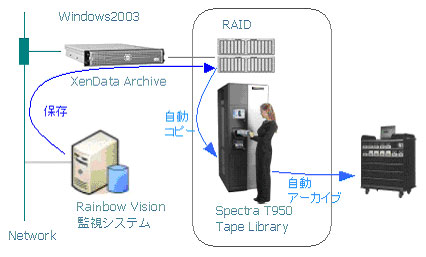

ディスクの高速アクセスとテープの高コストパフォーマンスの長所を組み合わせたストレージシステムを提供します。XenData Archivesソフトウェアの階層記憶管理機能（HSM）により、上位アプリケーションからは、ディスクとテープが統合された1つのWindows論理ドライブのファイルサーバとして取り扱うことが可能です。
- ぺタバイトのデジタル映像管理保存を実現
- HSM階層記憶管理機能を提供
高速RAIDとテープ装置を組合せでデータのライフサイクルに合わせたデータ保管を実現
即時テープバックアップを実行
テープ複製が可能
Windows共有ファイルサーバ機能を提供
ユーザはディスクにアクセスするだけ
Raibow Visionの動作仕様
| OS |
Windows XP SP1 以上 |
| CPU |
Pentium 4 3.0G以上 |
| Memory |
512MB以上 |
| グラフィックボード |
DirectX8.1以上対応、実装ビデオメモリ６４MB以上 |
ディスプレイ
(16画面表示時) |
19インチモニター、解像度1600x1200 |
|
| ＊ |
仕様は2004年1月現在のものです。製品改良のため仕様を予告なく変更することがあります。 |
| ＊ |
ライブ映像の公開に際しては、プライバシーや肖像権に十分なご配慮をお願い申し上げます。 |
Rainbow Vision接続機器
Rainbow Visionへの接続機器を以下に示します
 |
NECE(VGA) |
MPEG4圧縮伝送ボード |
 |
RVD-AV2G |
MPEG4 カメラレンズ一体IPカメラ |
 |
RVD-AVC |
CSマウントタイプMPEG4 IPカメラ |
 |
RVD-IN1S |
MPEG4圧縮サーバ |
|
ストレージの仕様
| 項# |
項目 |
仕様 |
| 1 |
環境条件 |
プロセッサ
- タイプ: Xeon
- single または dual プロセッサ
- 最低速度2.4 GHz
オペレーションシステム
- Windows Server 2003
- Windows Storage Server 2003
Standard or Enterprise Editions (32 bit)
2003 R2 version は現在未サポート
ディスク / RAID
- OSドライブの空容量：10MB
- XenData
Archive:テープライブラリ使用時は最小250GBの専用論理ドライブ（フォーマット：NTFS）が必要。
RAM
SCSI / Fibre チャネル
- ライブラリ接続用にSCSI and/or fibre チャネルが必要 。SCSI については以下をサポート。
Adaptec AIC-7899, AIC-7901, 29160, 29160LP or 39160
LAN
|
| 2 |
ブートdisk |
NTFS |
| 3 |
Archive disk |
NTFS
Dynamic disk |
| 4 |
テープ
ライブラリ |
Spectra T50/T120/T950 |
| 5 |
テープ
ドライブ |
IBM full-height LTO-2 and LTO-3 4.0
Sony SAIT-1 |
|
|
